Magazyny Soli

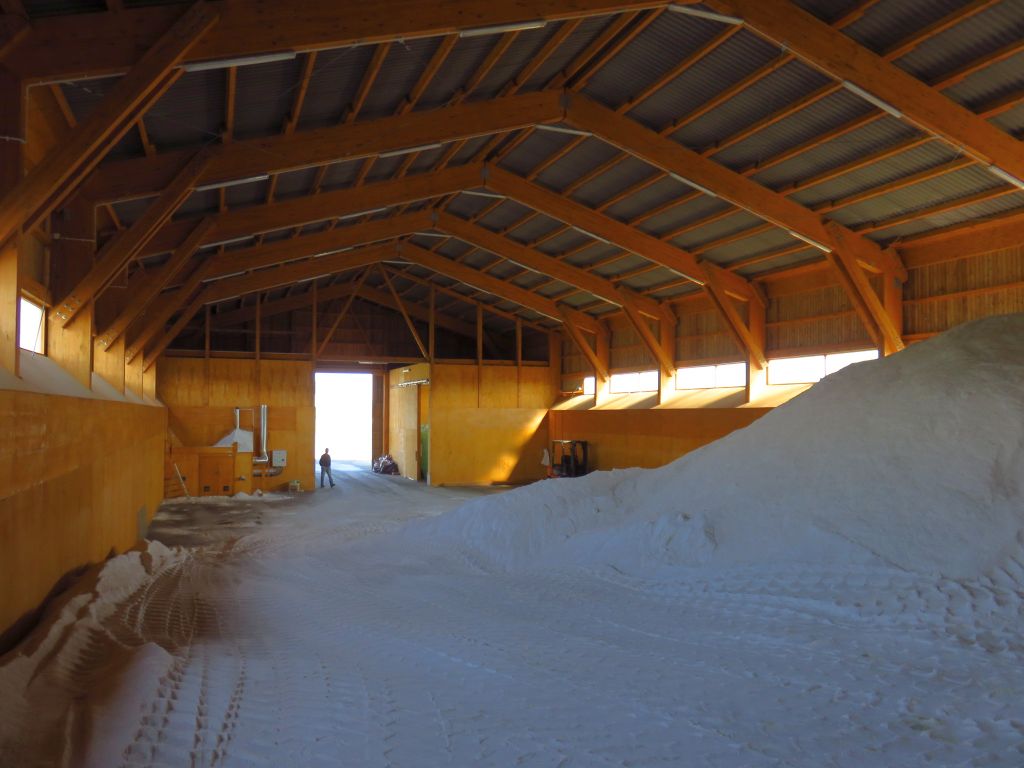

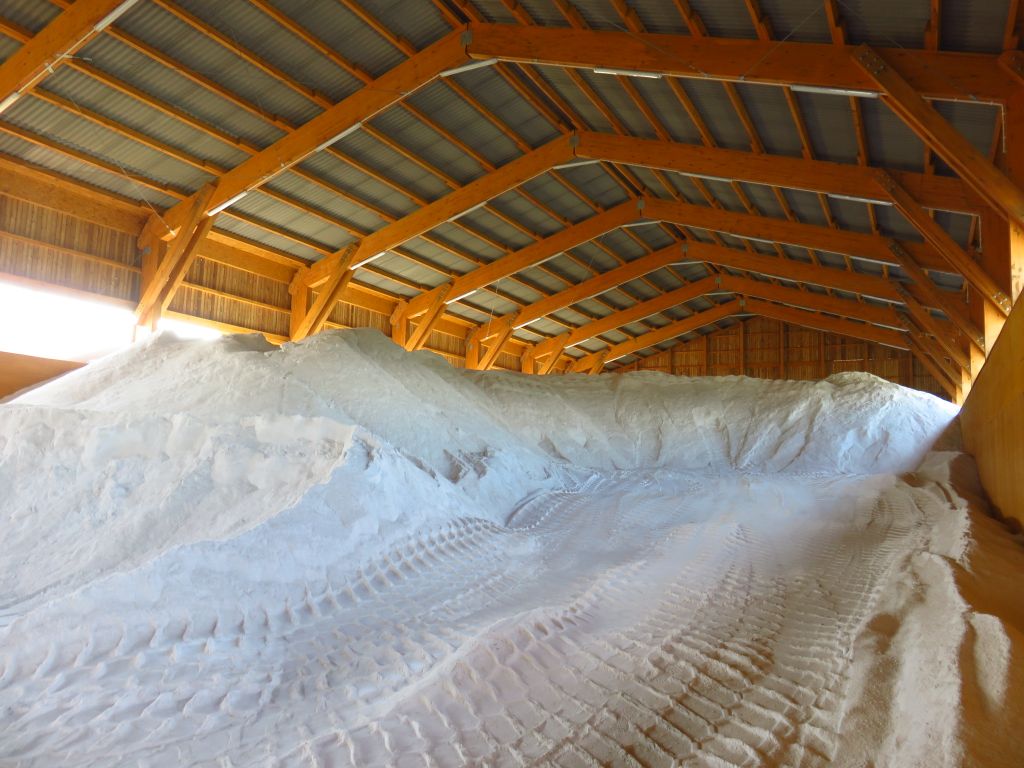

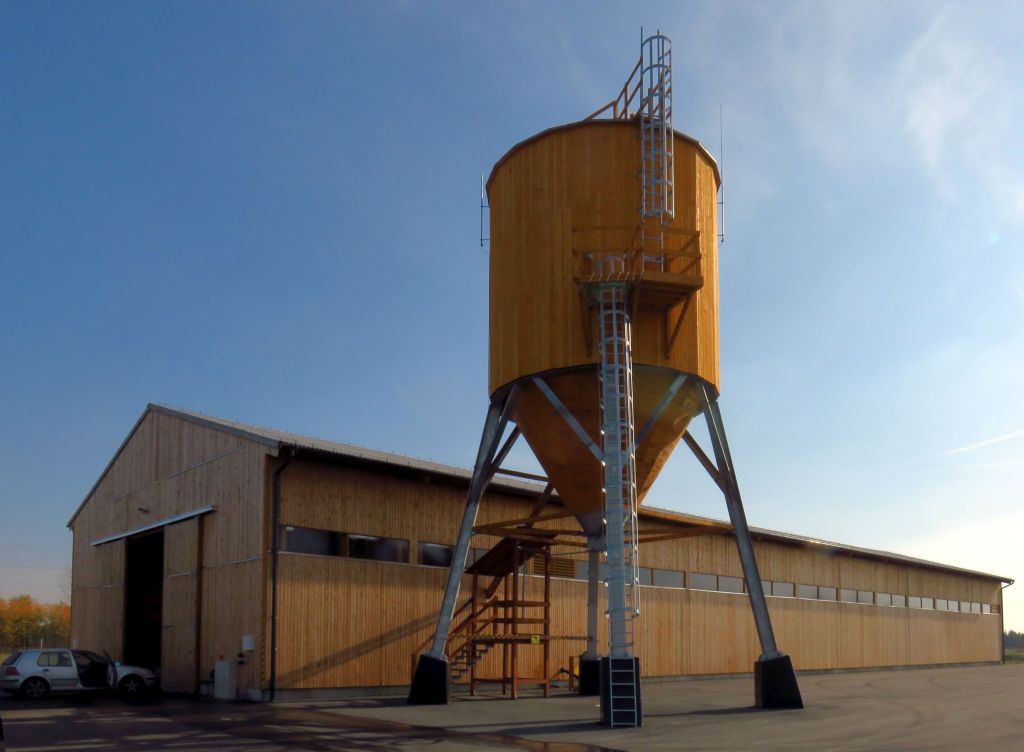

Magazyny soli mogą zapewnić ciągły dostęp do suchej i sypkiej soli. Magazyn jest budynkiem o konstrukcji drewnianej, usadowionej na fundamencie betonowym oraz cokołem żelbetowym z przeznaczeniem jako magazyn substancji niebezpiecznych dla wód. Bryła budynku może być oparta na bazie dowolnej figury geometrycznej. Najbardziej rozpowszechnione projekty magazynów mają podstawę o figurze prostopadłościanu lub owalnej. Konstrukcja ścian, górnych belek oraz dachu na bazie drewna.

Konstrukcja samego magazynu oraz bramy wjazdowej zapewnia możliwość wysokiego składowania soli drogowej, a jednocześnie umożliwia wjazd, wyjazd i manewrowanie z podniesionym kiprem wywrotki.
Jest oparta na laminowanej ramie drewnianej zawieszonej swobodnie, ze wzmocnioną konstrukcja ścian i górnych belek. Zapewnia odporność przed wpływem wiatru oraz naturalną deformacją poprzez zastosowanie sprężonych łączeń oraz systemu ściągów (TORX T40/WT-T-8,2).

Fundamenty – ława żelbetowa. Połączenie ramy z fundamentami poprzez zabetonowane części stalowe.

Zabezpieczenie przed korozją:

  • elementy stalowe: stal nierdzewna głęboko galwanizowana – cynkowana ogniowo,
  • elementy drewniane:elementy konstrukcyjne impregnowane w kadziach wg technologii opracowanej dla hal do przechowywania soli (sól boranu chromu miedzi przez zanurzenie w kadzi);
  • elementy obiciowe
  • panele drewniane impregnowane wg technologii licencjonowanego producenta konstrukcji drewnianej dla magazynów soli.

Struktura drewniana i konserwacja drewna:

  • rama i płatwie dachowe – drewno laminowane BS 11 (GL 24h);
  • ściany – drewno świerku lub jodły S10;
  • dach – drewno świerku lub jodły S10;

Do łączenia wybranych elementów konstrukcji drewnianych specjalistycznestężenia połaciowe przeciw odkształceniowe dachu ze stali galwanizowanej – cynkowanej ogniowo. Łączniki te przez wkręcanie w drewno pod kątem 45°, bez wcześniejszego wiercenia jakiegokolwiek otworu pilotażowego, zapewniają odpowiednią sztywność konstrukcji, wykonaną zgodnie z obliczeniami statycznymi.

Impregnacja elementów struktury solą boranu chromu miedzi przez zanurzenie w kadzi wg technologii licencjonowanego producenta konstrukcji drewnianej dla magazynów soli.

Ściany zsypu wewnątrz magazynu

Panele sklejkowe mocowane na pióro i wpust, sklejone żywicą z rezorcyny. Utwardzone żywice rezorcynowe charakteryzują się bowiem bardzo dużą odpornością termiczną, są odporne na długotrwałe wpływy atmosferyczne, są niemal zupełnie odporne na działanie niektórych związków chemicznych, w tym na wpływ np. agresywnych słonych wód morskich

Brama przesuwana jedno lub dwuskrzydłowa na szczycie magazynu:

  • szerokość wejścia: 3,5 – 7,0m
  • wysokość wejścia: 4,0 – 12,5m

Dodatkowo w skrzydle bramowym znajdują się drzwi wejściowe. Osłony bramy dopasowane są do szalunku magazynu, wykonane z paneli drewnianych impregnowanych, łączonych na pióro – wpust gr. 20mm w kolorze naturalnym (świerk lub jodła), lakierowane.
Wszelkie zamocowania niezbędne do kotwienia przy gruncie, kotwienia zawiasów bramy, montażu zamka bramy wykonane są ze stali nierdzewnej zabezpieczonej. Wszystkie inne łączniki są głęboko galwanizowane – ocynk ogniowy.

Wentylacja boczna

Wzdłuż ścian podłużnych magazynu mogą zostać wykonane pasy stałego przeszklenia i wentylacji. Skrajne otwory okienne ze stałymi żaluzjami wentylacyjnymi drewnianymi z możliwością przesłonięcia materiałem typu plandeka.
Drewno impregnowane w kadziach wg technologii opracowanej dla hal do przechowywania soli.

Konstrukcja ścian zewnętrznych

drewniane panele na pióro i wpust o profilu frezowanym; pionowe, grubość wykończenia 20mm. Stosuje się fabrycznie wykonane panele drewniane wykonane przez licencjonowanego producenta konstrukcji drewnianej.

W celu wykonania dokumentacji projektowej powinny zostać wykonane n.w. badania:

  • warunki gruntowo-wodne określone w badaniach gruntowych
  • strefy wiatrowe
  • strefy obciążenia śniegiem
  • strefy sejsmiczne

Obliczenia elementów konstrukcyjnych i posadowienia zostaną przystosowane do warunków lokalnych.

Zastosowane normy

PN-82/B-02001 „Obciążenia stałe.”
PN-82/B-02002 „Obciążenia technologiczne.”
PN-80/B-02010/Az1:2006 „Obciążenie śniegiem.”
PN-77/B-02011/Az 1:2009 „Obciążenie wiatrem.”
PN-81/B-03020 „Posadowienie bezpośrednie budowli.”
PN-B-03264:2002 „Konstrukcje żelbetowe.”
PN-B-03150:2000 „Konstrukcje z drewna.”
